Distanz-Klopfer QJ

Distanz-Klopfer QJ

Klopft auf Distanz

Unerreicht in Schlagenergie, Effizienz und Wirtschaftlichkeit – klassischen Schlagzylindern deutlich überlegen.

Der Pneumatische Distanz-Klopfer QJ eignet sich besonders zum Abklopfen von wechselnden Containern oder sich langsam drehenden Trommeln sowie für heiße Wände. Die Kolbenstange ist so konstruiert, dass sie eine gewisse Distanz zu einem Behälter oder einer Drehtrommel überbrückt.

Der Distanz-Klopfer QJ ist überall einsetzbar, wo ein Abreinigungserfolg mit Hilfe eines Hammerschlags erzielt werden kann, aber die
Direktmontage eines klassischen Klopfers aufgrund von Bewegung oder Temperatur ausgeschlossen ist. Die wichtigsten Vorteile:

  • Weltweit leistungsstärkster Distanzklopfer!
  • Größtmögliche Schlagwirkung
  • Beseitigt zuverlässig Produktreste und Anbackungen in rotierenden Trommeln
  • Ideal für Drehrohröfen, Trommeltrocknungsanlagen und wechselnde Container
  • Auch allgemein bei heißen Oberflächen
  • Außerdem erfolgreich im Einsatz z. B.
    • in Filtertassen-Abklopfstationen
    • als Steinlöser in der Pflastersteinproduktion
    • bei Zentrifugen-Trommel-Reinigungsstationen
    • als Abklopfhilfe zur Mülltonnenentleerung

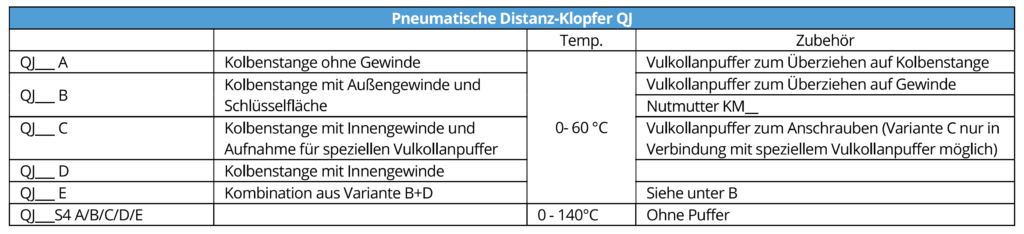

Unsere Distanz-Klopfer sind in folgenden Ausführungen erhältlich. Wählen Sie die für Ihre Situation passende Version aus.
Für anspruchsvolle Anwendungen verwenden Sie unseren Online-Fragebogen.

Wichtige Parameter für die Auswahl des richtigen Klopfers sind:

  • Blechstärke des Behälters oder der Trommel
  • Material des Behälters oder der Trommel
  • Durchmesser des Behälters oder der Trommel
  • Betriebstemperatur

Bei Drehtrommeln sollte der Distanz-Klopfer QJ senkrecht von oben schlagend in einem kleinen Winkel entgegen der Drehrichtung auf einer Traverse montiert werden.

Für die Montage und den Betrieb des Pneumatischen Distanz-Klopfers QJ werden die im Bild gezeigten Komponenten benötigt:

  • Befestigung: Der Klopfer muss an einer größeren Masse (z. B. Maschinengestell, mit Beton ausgegossene Stahlprofile) gut verankert werden oder mit einer massiven Traverse über einer Trommel befestigt sein, damit der Rückstoß aufgefangen wird.
  • Pneumatisches 3/2-Wege-Magnetventil in gewünschter Steuerspannung
  • Elektrische Steuerung für Magnetventil in gewünschter Steuerspannung. Es kann auch eine vorhandene SPS-Steuerung verwendet werden.
  • Pneumatische Anschlüsse und Leitungen
  • Wartungseinheit für Druckminderung auf 3,5 bar Betriebsdruck, Entwässerung und Schmierung des Klopfers wird empfohlen.
Distanz-Klopfer (QJ 80) in Funktion: Schlag gegen ein 7,0 kg Rundeisen
Distanz-Klopfer (QJ 80) in Funktion: Schlag gegen eine leere Konservendose

Anwendungsbeispiele Drehrohröfen

Distanzklopfer QJ100, montiert auf massivem Trägergestell an einem Drehrohrofen in Frankreich. Unerreicht in Schlagenergie, Effizienz und Wirtschaftlichkeit – klassischen Schlagzylindern deutlich überlegen.
Größter und weltweit leistungsstärkster Distanzklopfer QJ125, montiert am Kühlrohr eines Elino Drehrohrofens. Der Distanzklopfer ist für die Produktion des Produktes verfahrenstechnisch absolut prozessrelevant.

Anwendungsbeispiel Abklopfstation

Distanzklopfer QJ 80 in einer mobilen Abklopfstation
Auf die Kolbenstange können verschiedene Elemente montiert werden.
Die Filtertasse zum Abklopfen eingespannt in der Spannvorrichtung
